⚠️ Сервисный сигнал #121
JD 4200/4300: всасывающий тракт гидросистемы схлопывается, пропадают ход, навеска и некорректно работает ВОМ
Техника
- марка: John Deere
- модель: компактные утилитарные JD 4200 / 4300 / 4400 (аналогичные по схеме 4100)
- узел: общая трансмиссионно‑гидравлическая система (масло в картере заднего моста), гидростат, рулевое, навеска, ВОМ
- моточасы: обычно 1500–4000+, часто после нескольких лет простоя и последующей продажи/перепродажи
Что происходит
Кратко:
- свежий кейс 2026 года: после запуска JD 4200, долго стоявшего без работы, гидростат и рулевое сначала работают нормально, затем начинаются провалы усилителя руля и трактор перестаёт ехать вперёд/назад по гидростату.

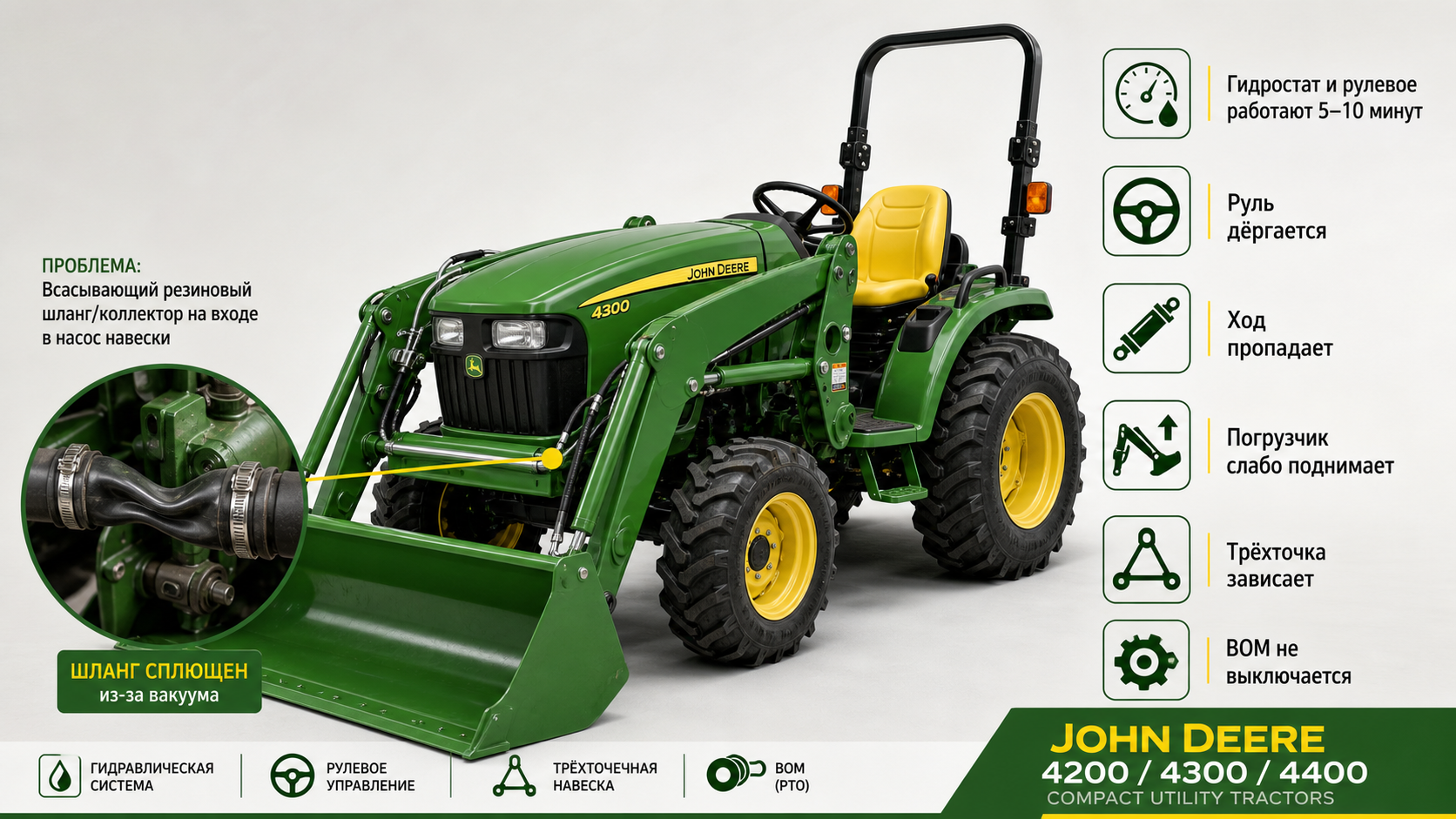

- при осмотре видно, что резиновый всасывающий патрубок/коллектор на входе к насосу «засасывает» внутрь и сплющивается вакуумом.
- после замены масла/фильтра и частичной промывки ход по гидростату возвращается, но:
- передний погрузчик почти не поднимает стрелу, ковш еле наклоняется;
- задняя навеска зависает в верхнем положении и не реагирует на рычаг;
- ВОМ продолжает вращаться даже в положении «выкл», хотя индикация и рычаг работают.
Симптомы
Список симптомов:
- по гидростату/тяге:
- трактор после запуска едет, затем при работе в нагрузке начинает терять тягу и в итоге перестаёт двигаться вперёд/назад по HST.
- по рулевому:
- «рывковое» руление, провалы усилителя, руль периодически «закусывает» на месте.
- по гидролиниям:
- при работе двигателя всасывающий резиновый шланг к насосу заметно сплющивается, иногда вплоть до почти полного перекрытия прохода.
- по переднему погрузчику:
- стрела не поднимается или поднимается очень медленно;
- функция наклона ковша ещё жива, но слабая и вялая.
- по трёхточке:
- рычаг управления двигается слишком легко, без нормального усилия,
- навеска «зависла» близко к верхнему положению и практически не опускается.
- по ВОМ:
- вал ВОМ вращается постоянно, даже при выключенном положении рычага, без ощутимого падения оборотов двигателя.
Предполагаемая причина
Опираясь на кейс JD 4200 и типовые рекомендации по гидросистемам JD:
- основной фактор: глубоко забитая всасывающая сетка и/или фильтр трансмиссионного/гидравлического масла в картере заднего моста, что создаёт повышенный вакуум на входе насоса;
- из‑за засора сетки насос вынужден «тянуть» масло через грязь, вакуум возрастает и мягкий резиновый всасывающий патрубок схлопывается внутрь, полностью или частично перекрывая подачу масла к насосу.
- длительный простой трактора с отработанным маслом → на сетке и в магистралях образуется шлам, лаковые отложения и мелкая стружка, которые после первой активной работы поднимаются и забивают сетку/каналы.
- по трёхточке и ВОМ:
- загрязнения попадают в распределитель навески, золотник подклинивает в положении «поднято»,
- в гидроблоке управления ВОМ загрязнение канала и возможное «залипание» фрикционного пакета приводят к постоянному зацеплению муфты, поэтому ВОМ крутится даже при выключенном управлении.
- конструктивная уязвимость JD 4x00:
- гибкий резиновый всасывающий шланг, чувствительный к вакууму;
- общий для трансмиссии и гидросистемы картер, где весь шлам оседает в зоне сетки и при первом же интенсивном использовании забивает её.
Как развивается проблема
Опиши:
- начальная стадия:
- при запуске после долгого простоя трактор ведёт себя почти нормально;
- по мере нагрева масла давление на входе насоса падает, уровень кавитации растёт, появляется лёгкий «свист» и подвывание, всасывающий шланг начинает заметно подтягиваться внутрь.
- средняя стадия:
- рулевое начинает «рывками», усилитель периодически пропадает;
- гидростат теряет тягу, трактор останавливается под нагрузкой, но после остывания может частично «оживать»;
- в линии высокого давления и распределителях растёт количество твёрдых частиц, грязь попадает в гидроблок навески/ВОМ.
- тяжёлая стадия:
- шланг на входе насоса при любой попытке нагрузить гидросистему практически полностью схлопывается;
- насос работает в режиме сильной кавитации, разрушаются рабочие поверхности, растёт количество металлических частиц в масле;
- трёхточка и погрузчик теряют ход, навеска зависает наверху, ВОМ остаётся постоянно включённым, даже если электрическое/механическое управление исправно.
- при дальнейшей эксплуатации:
- высокий риск окончательного выхода из строя насоса, загрязнения всей системы, необходимости разборки заднего моста и промывки всех каналов.
Сложность ремонта
Укажи:
- уровень: средний → сложный в зависимости от стадии.
- базовый объём работ:
- полный слив трансмиссионно‑гидравлического масла;
- демонтаж всасывающего патрубка и трубопровода, извлечение и тщательная промывка всасывающей сетки;
- замена картриджного гидрофильтра, проверка/обслуживание байпас‑клапана фильтра.
- по навеске и ВОМ:
- при клине золотника трёхточки — разборка гидроблока навески на крышке заднего моста, очистка и притирка;
- по ВОМ — проверка работы соленоида/управляющего клапана и, при необходимости, вскрытие фрикционного пакета (залипшие диски).
- требуется ли специнструмент:
- желателен гидравлический тест‑комплект JD (подключение манометров к контрольным точкам, измерение давления/вакуума), но критичного спецстенда не нужно;
- при вскрытии заднего моста и снятии тяжёлых узлов нужна подъёмная оснастка.
Практические последствия
Кратко:
- потеря тяги и рулевого управления в работе → вынужденный простой в поле, риск небезопасной остановки машины.
- утрата работоспособности погрузчика и навески → срыв сроков посевов/заготовки, простой прочего навесного оборудования.
- при поздней реакции:
- замена или капитальный ремонт гидронасоса, разборка и промывка заднего моста — дорогой и длительный ремонт;
- риск повторных отказов, если система промыта не полностью и часть шлама/стружки остаётся в «карманах».
Оценка распространённости
Выбери один вариант:
- повторяющаяся проблема.
Обоснование:
- свежий форумный кейс JD 4200 2026 года с типичным набором: пропадающий ход по гидростату, схлопывающийся всасывающий шланг, отсутствие работы навески и неотключаемый ВОМ.
- в профильных группах по JD и обсуждениях механиков неоднократно советуют первым делом проверять именно всасывающую сетку и всасывающий шланг при жалобах на «hydraulic line sucking flat» и провалы гидравлики.
- видео и инструкции по обслуживанию гидросистем JD (4560, 1640 и др.) показывают одинаковую закономерность: при заборе масла через забитую сетку быстро возникает кавитация и голодание насоса, что требует трудоёмкой промывки системы.
- возраст парка JD 4x00/4x10 растёт, часть машин долго стоит без смены масла, что увеличивает число подобных случаев по миру.
Что проверять механикам
Краткий список:
- при жалобах вида «пропадает ход HST», «руль дёргается», «навеска/погрузчик еле шевелятся», «ВОМ не выключается»:
- визуально наблюдать всасывающий шланг при работе двигателя — есть ли его схлопывание при повороте руля или работе погрузчика;
- измерить вакуум на входе насоса (если есть точка подключения) и давление в линии питания;
- слить масло, демонтировать и промыть всасывающую сетку в картере, оценить количество шлама/стружки;
- заменить гидрофильтр, проверить состояние байпас‑клапана и его посадочного места;
- проверить ход золотника гидроблока навески, исключить механическое заклинивание рычагов;
- по ВОМ: проверить напряжение на соленоиде, работу клапана, при необходимости вскрыть фрикционный пакет для оценки залипания дисков.
Оценка применимости ENDISOUND и капельного теста масла
- Капельный тест: косвенно, частично.
- Масло общее для трансмиссии и гидросистемы. На ранней стадии (просто забитая сетка без разрушения насоса) тест может быть малоинформативен. По мере развития кавитации и износа насоса в масле растёт доля металлической пыли и тёмного шлама: капля даёт тёмное ядро, выраженный «дымчатый» ореол, возможны видимые твёрдые включения. Это позволяет заподозрить ускоренный износ насоса/распределителей и принять решение о более глубокой диагностике до полного отказа.
- ENDISOUND (звук): прямо, частично.
- Акустические признаки: характерное высокочастотное «свистящее» подвывание кавитирующего насоса, изменение тона при повороте руля на месте, нестабильные шумы при работе погрузчика, а также ненормальный фон от заднего моста при постоянном включении ВОМ.
- Система анализа звука способна зафиксировать рост кавитационных составляющих и нестабильность работы насоса на ранней стадии, когда оператор ещё только «чувствует, что руль странный», но гидросистема не встала окончательно, что даёт окно для профилактического вмешательства.
Источники сигнала
Кратко перечисли:
- форумы владельцев и механиков: TractorByNet (тема 2026 года по JD 4200 с одновременными проблемами гидростата, навески и ВОМ).
- дискуссии в Facebook‑группах по JD о «suction line sucking flat» и рекомендациях первым делом проверять всасывающую сетку/шланг.
- практические ролики по обслуживанию и промывке гидросистем John Deere (4560, 1640 и др.), где показана типичная картина забитых всасывающих экранов и последствия кавитации насоса.
- обзоры эксплуатации старых JD 4200/4300 после многолетнего простоя, указывающие на накопление отложений в масле и проблемы с гидравликой при запуске в работу.
